G1100網關與主機系統接口介紹 - Modbus通信
2024-02-28

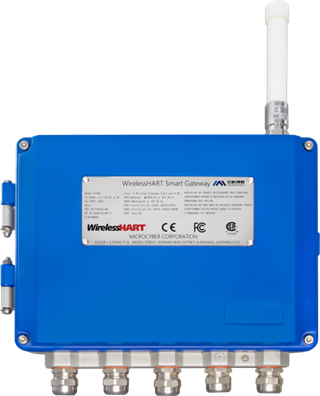

G1100 WirelessHART智能網關負責組建、管理和維護無線網絡,不斷優化網絡,使網絡中的設備可以高效、安全的工作。同時,G1100網關將網絡中設備的數據無縫集成到主機系統或數據應用中,并提供相應的安全保障。
G1100通過行業標準協議與主機系統連接,包括Modbus RTU/TCP、OPC和HART-IP。同時G1100網關還支持主動上傳協議和向下通信協議,實現靈活的數據應用。
Modbus通信功能
G1100網關支持基于RS 485串行的Modbus RTU通信和基于以太網的Modbus TCP通信。作為Modbus網絡中的子設備,需要由Modbus主設備(主機系統)發起通信。
Modbus通信設置

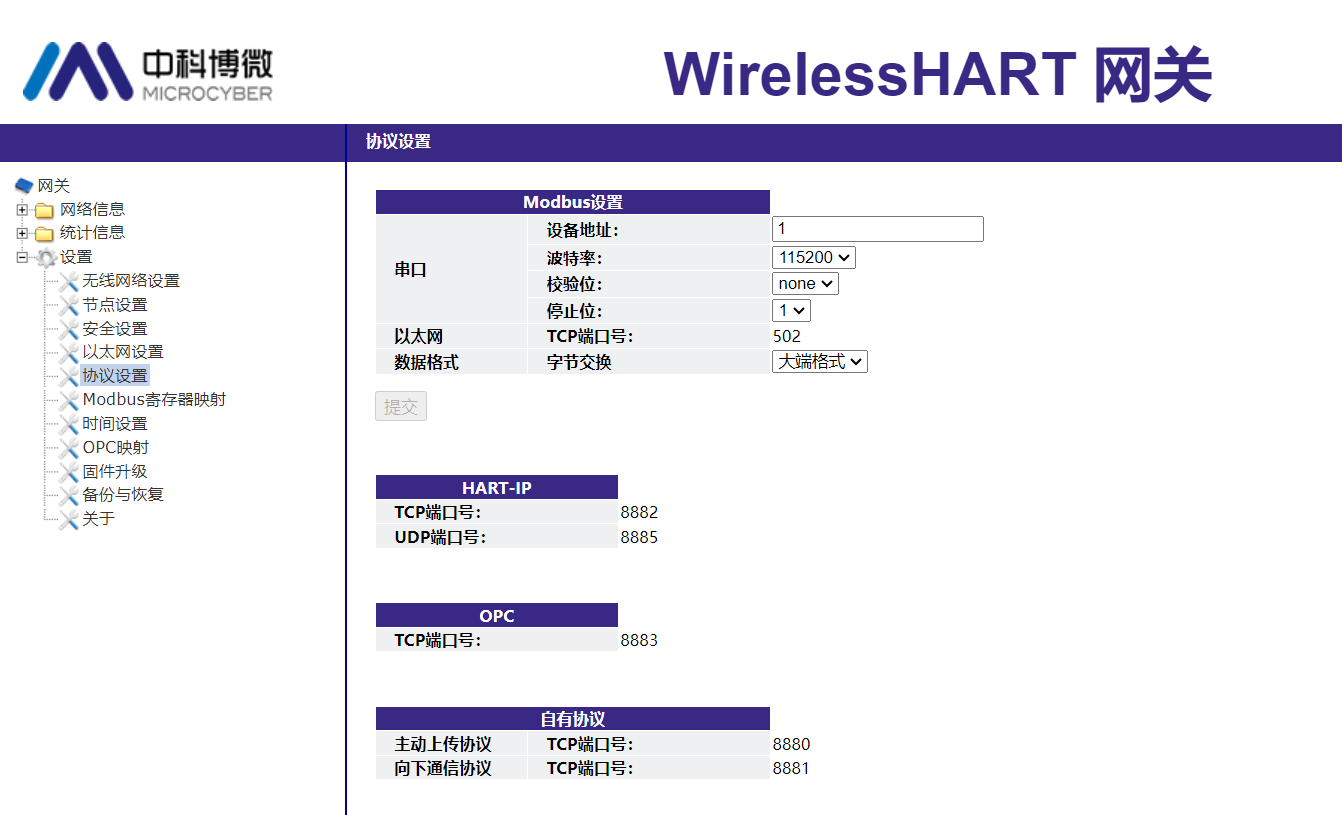

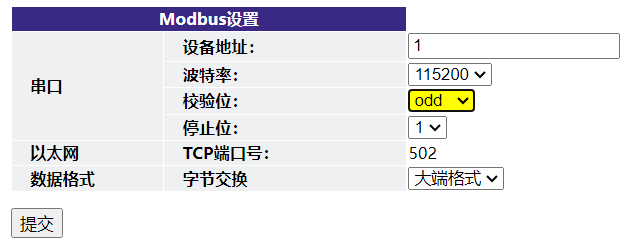

網關中的Modbus通信設置必須與Modbus主設備(主機系統)中的設置相符。在網關網頁中選擇 設置→協議設置,可對Modbus參數進行配置。
Modbus寄存器映射

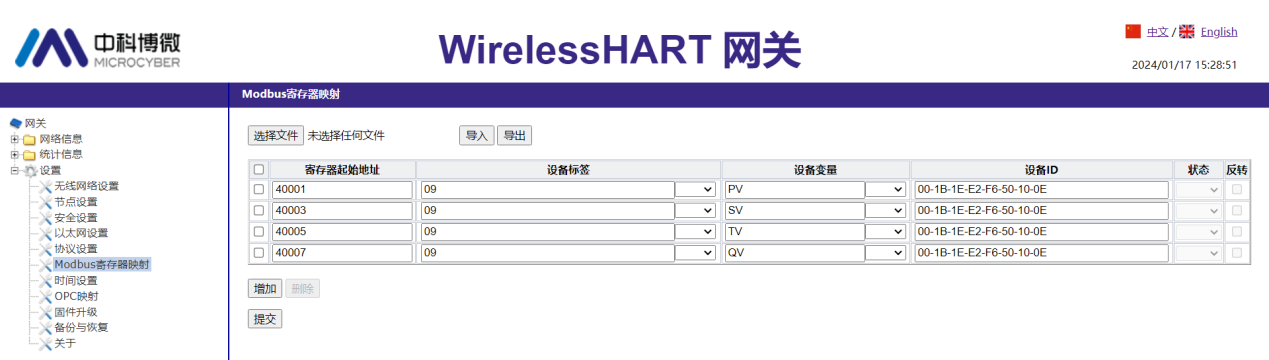

寄存器映射是把無線設備的數據點分配給Modbus寄存器的過程。Modbus主設備(主機系統)可以讀取這些寄存器。在網關網頁中選擇 設置→Modbus寄存器映射,進入Modbus寄存器映射配置界面。

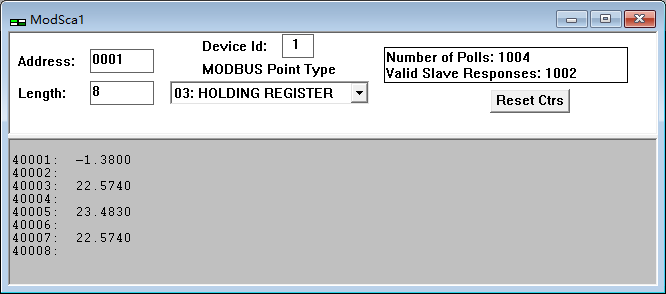

Modbus主站(主機系統)讀取數據
